Галерея

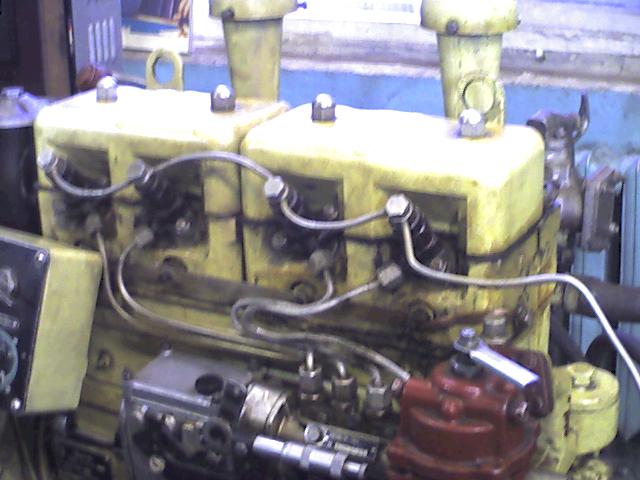

Обследование морских дизелей.

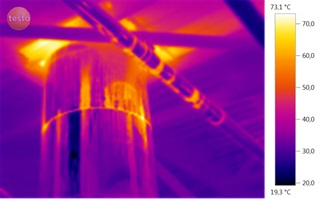

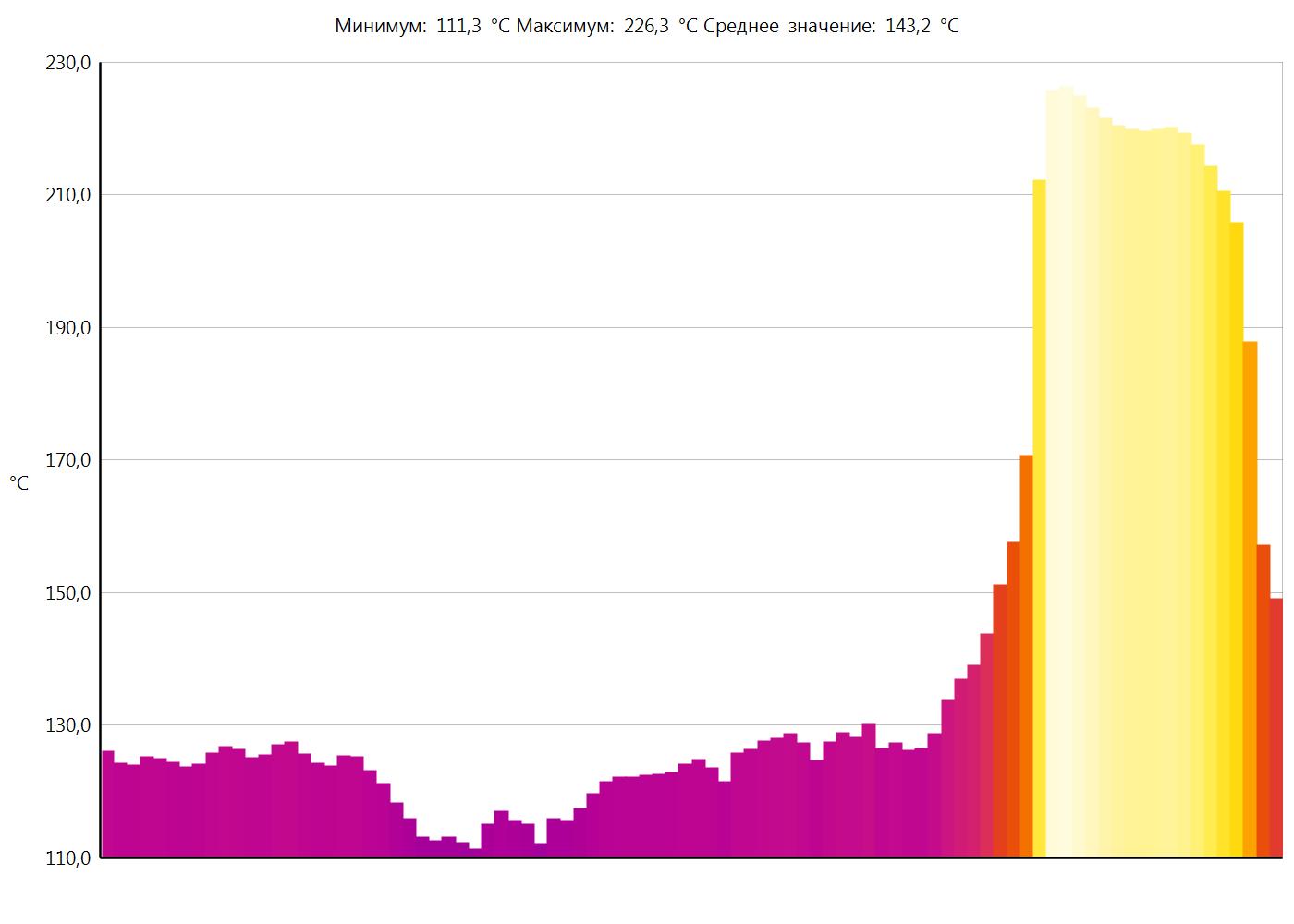

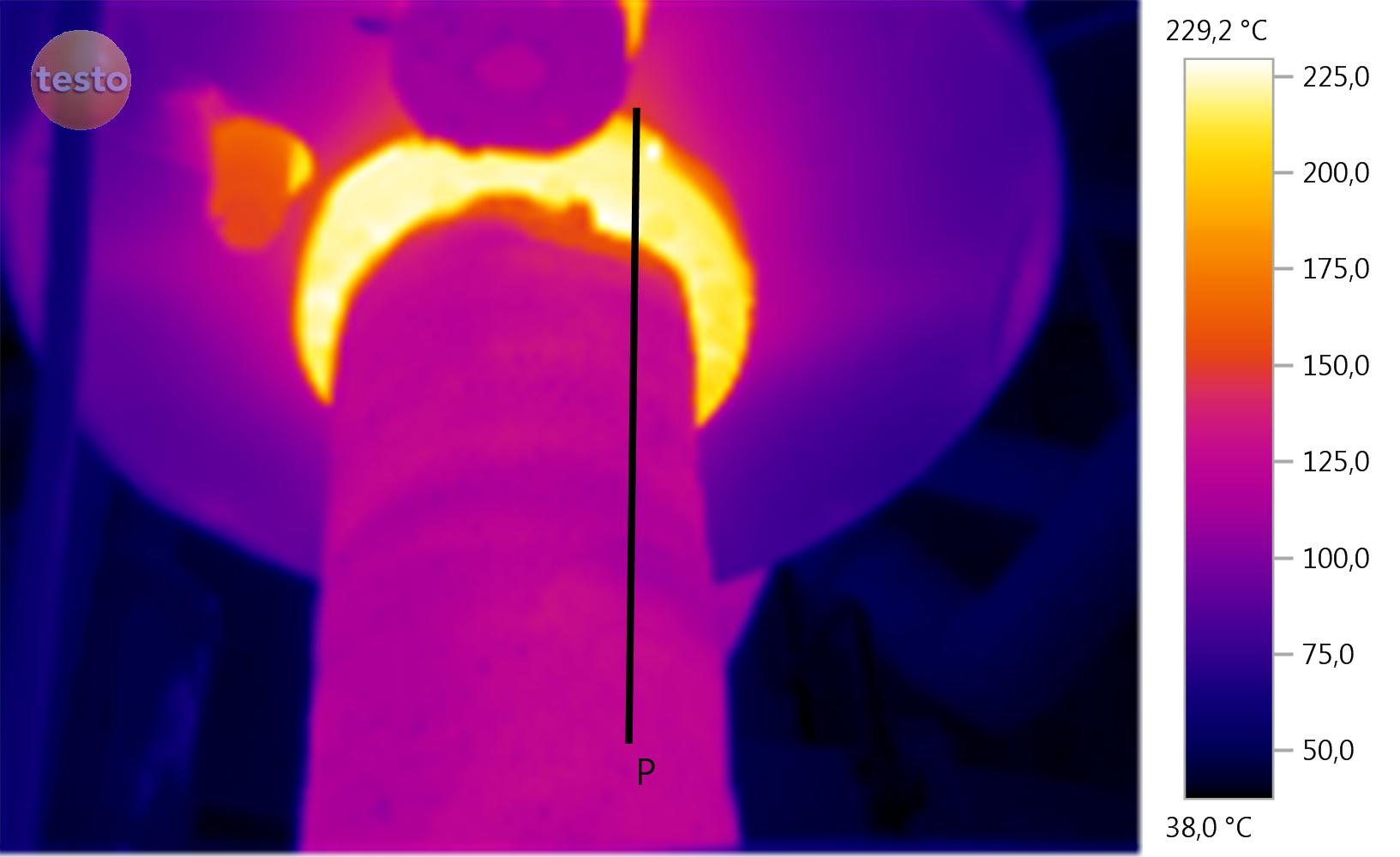

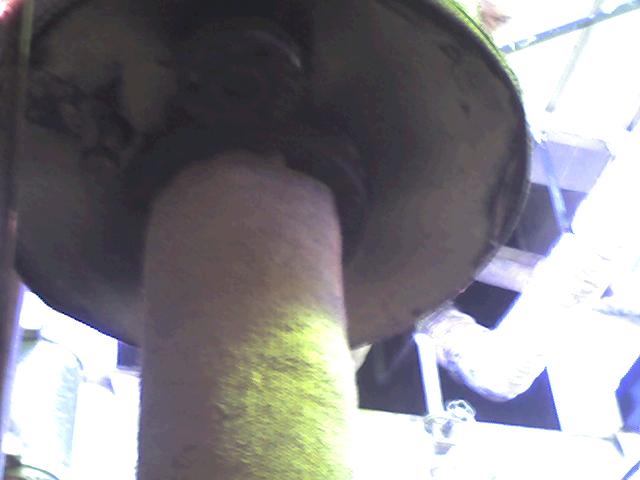

Нарушение теплоизоляции газохода дизеля.

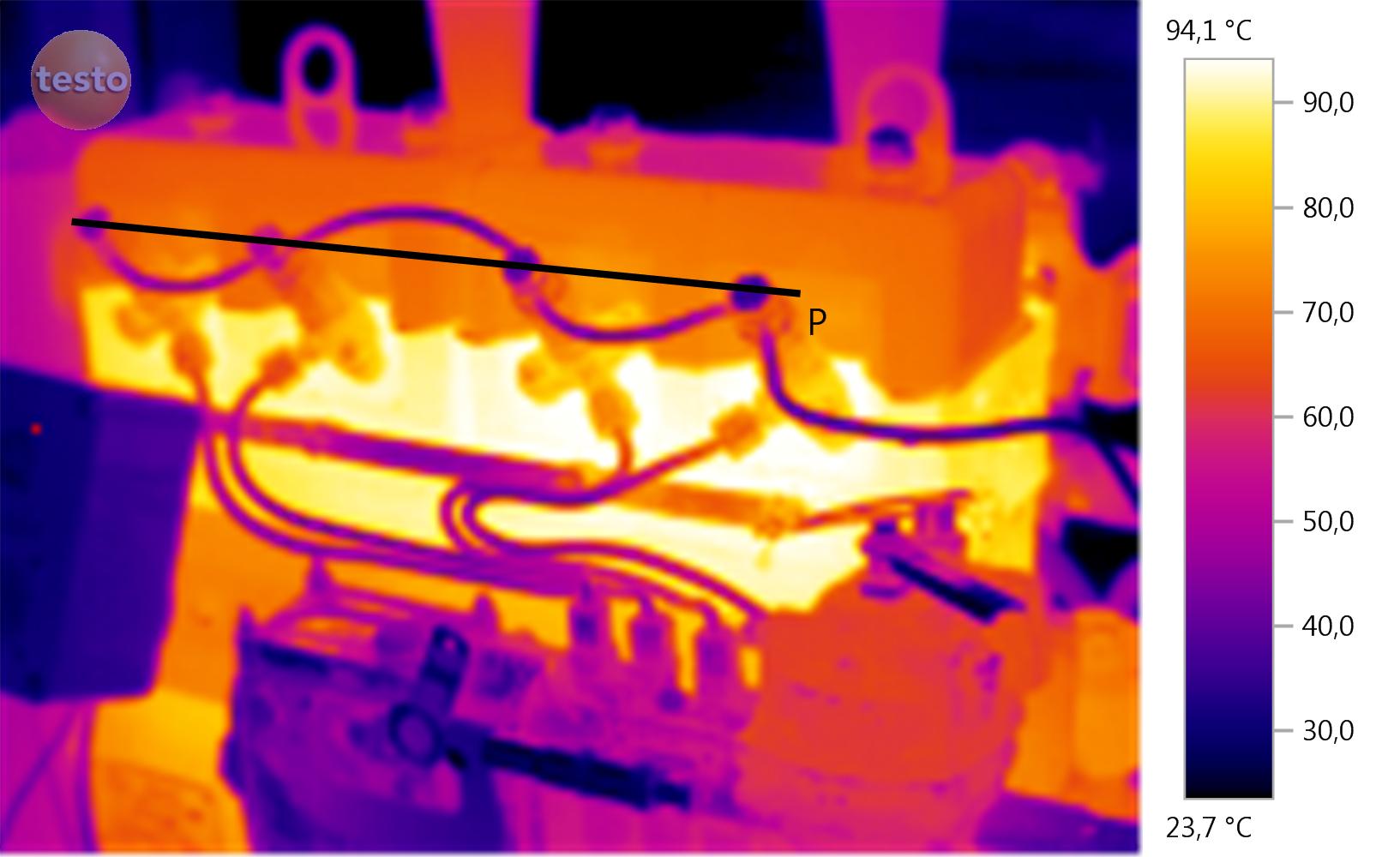

Тепловизионный контроль сгорания топлива по тепловому состоянию форсунок дизеля (разработка СПбГУВК, Кардаков А.А.).

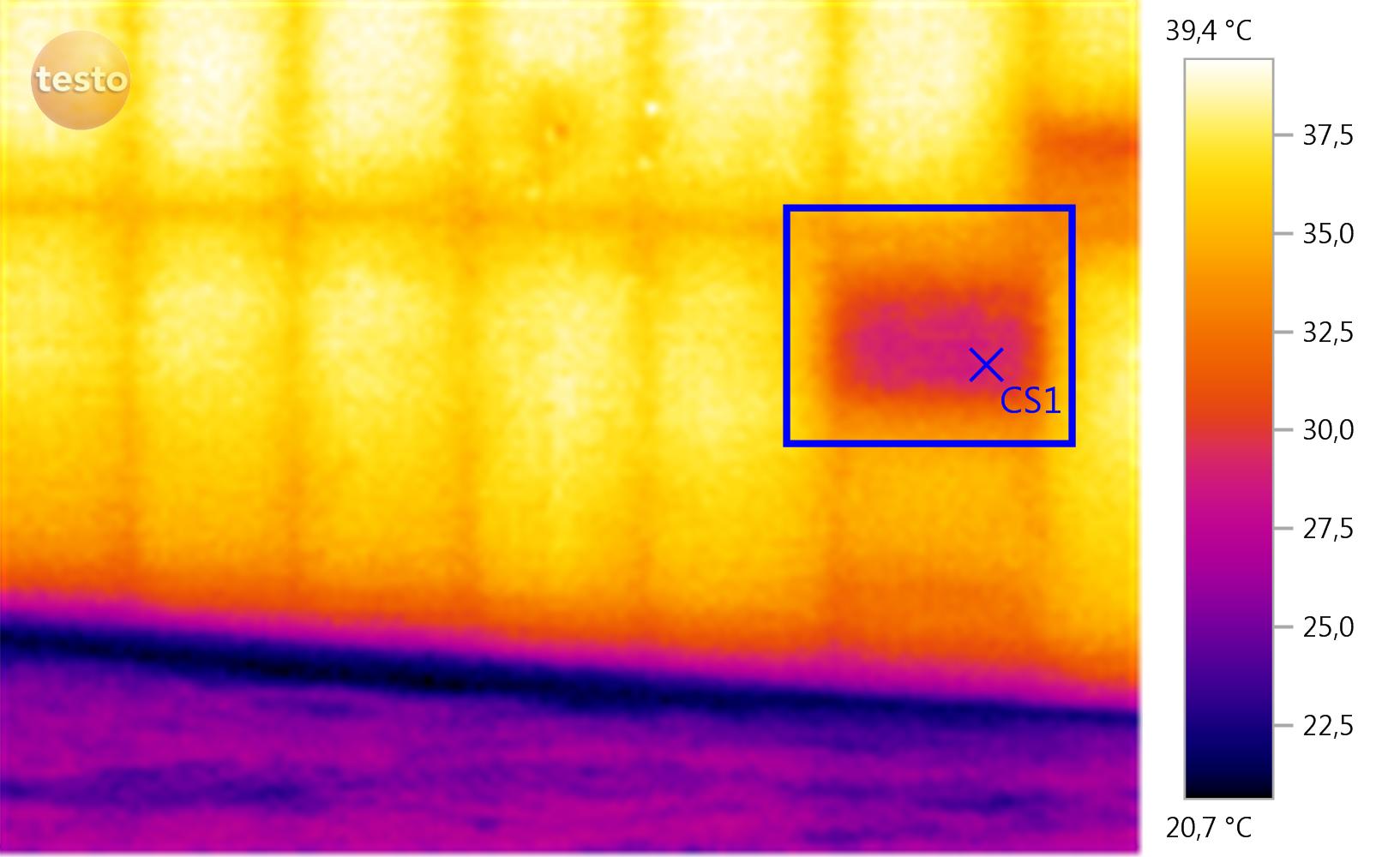

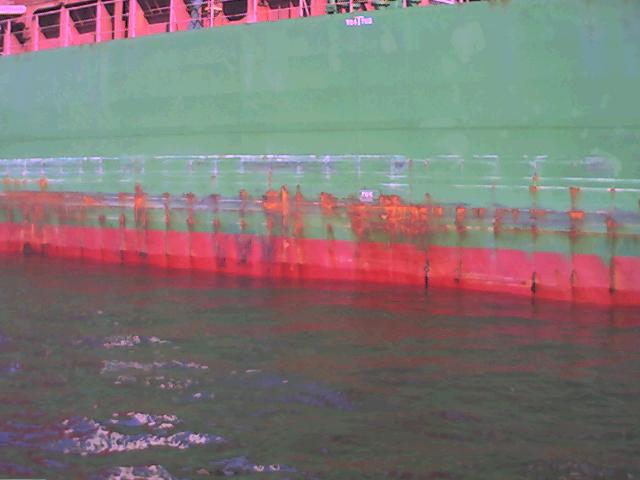

Контроль корпуса судна. Темное пятно на корпусе - результат замены при ремонте листа стали на более толстый.

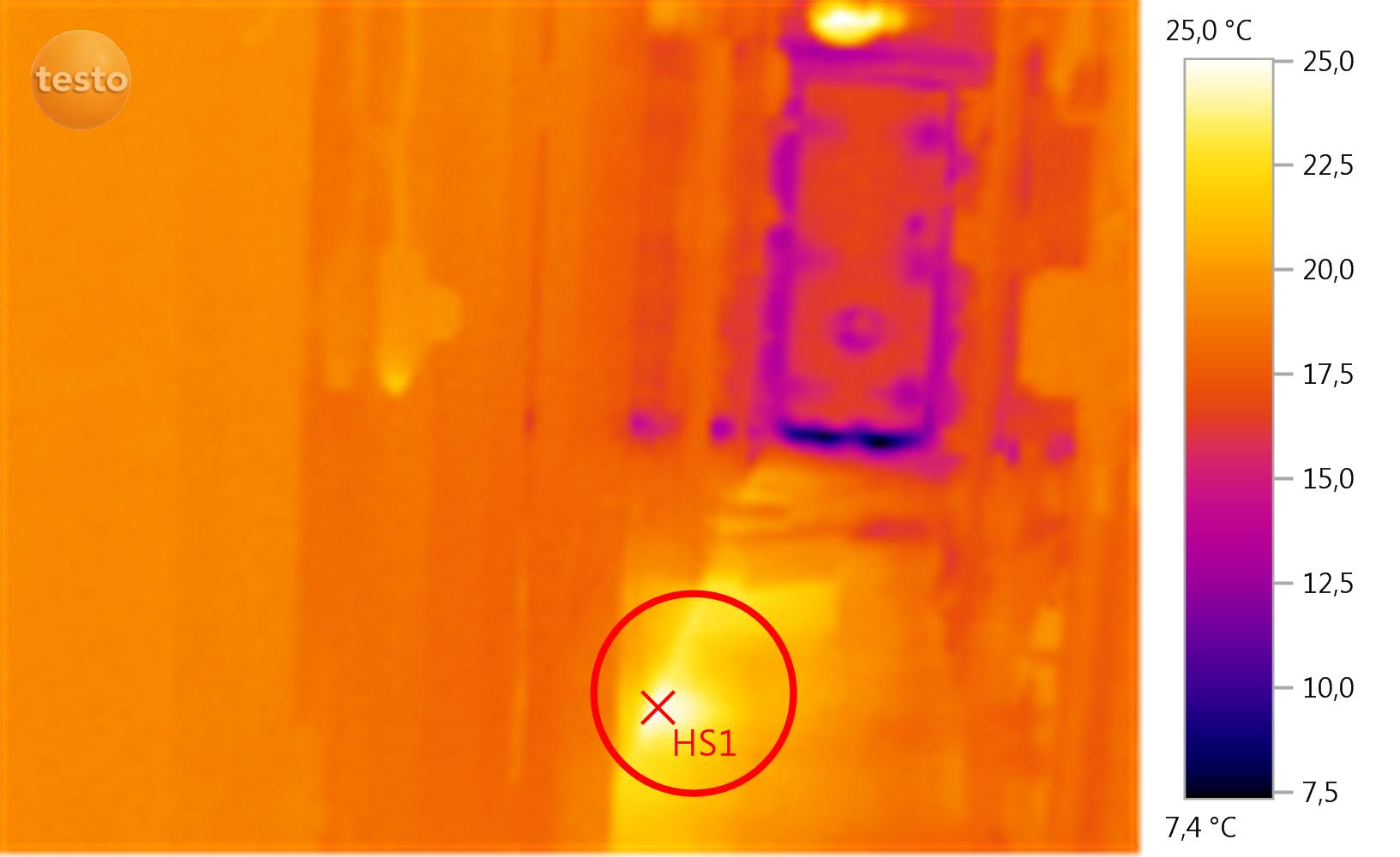

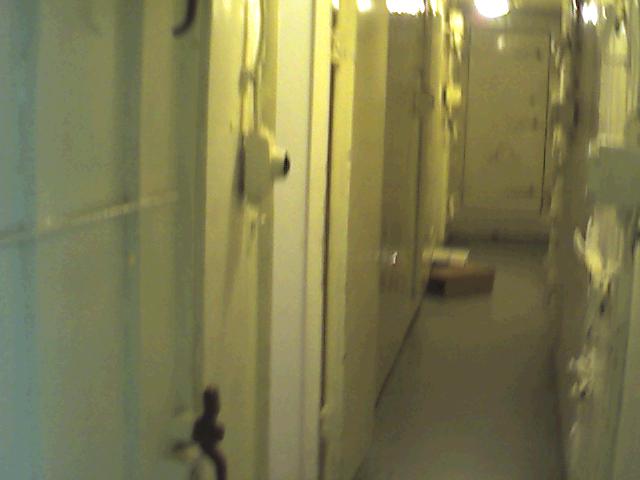

Поступление тепла из машинного отделения пассажирского теплохода в коридор и морозильный склад с продуктами.

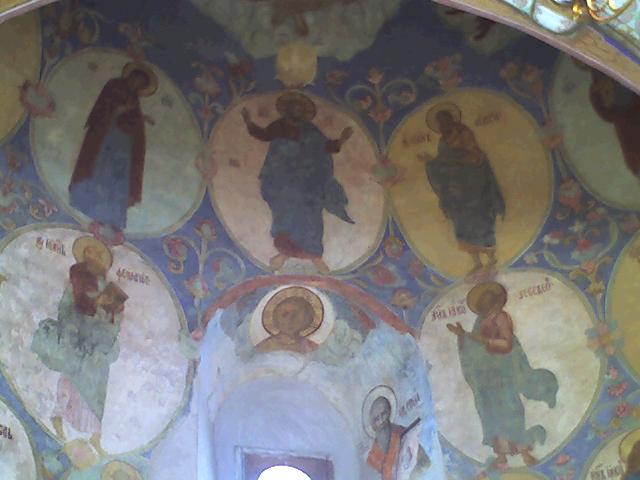

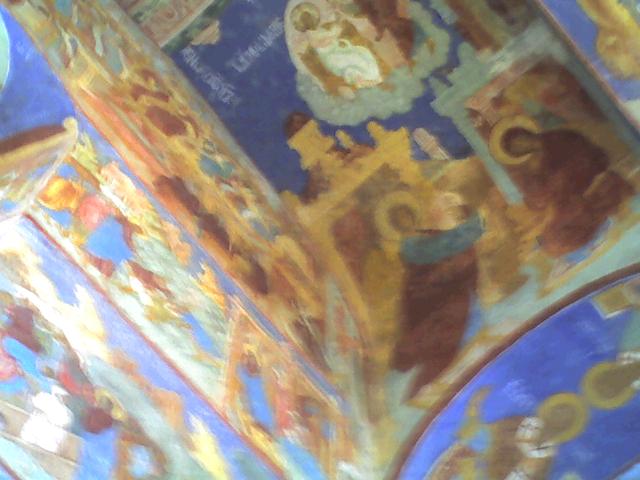

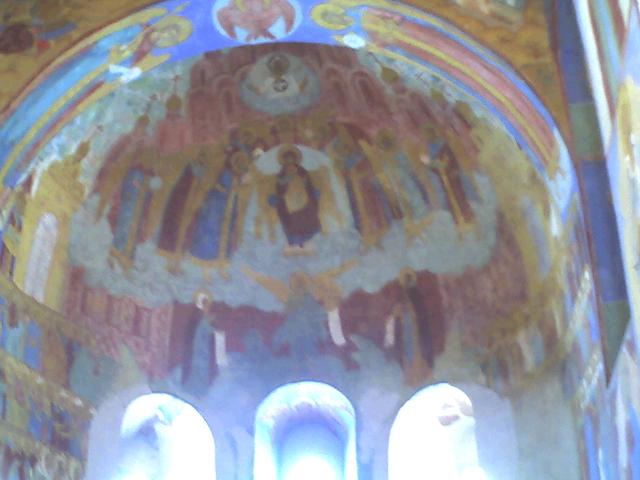

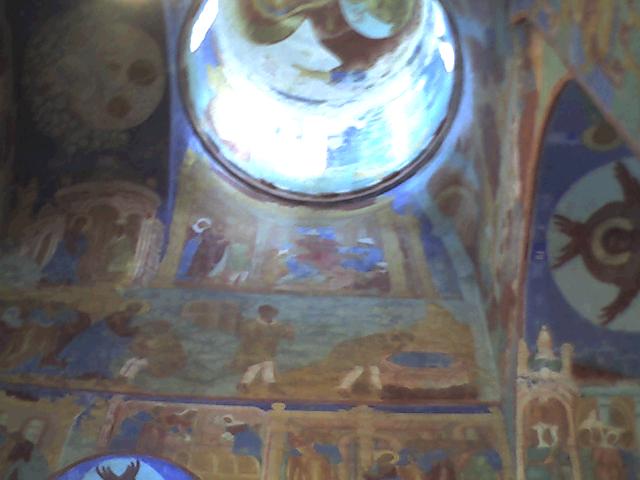

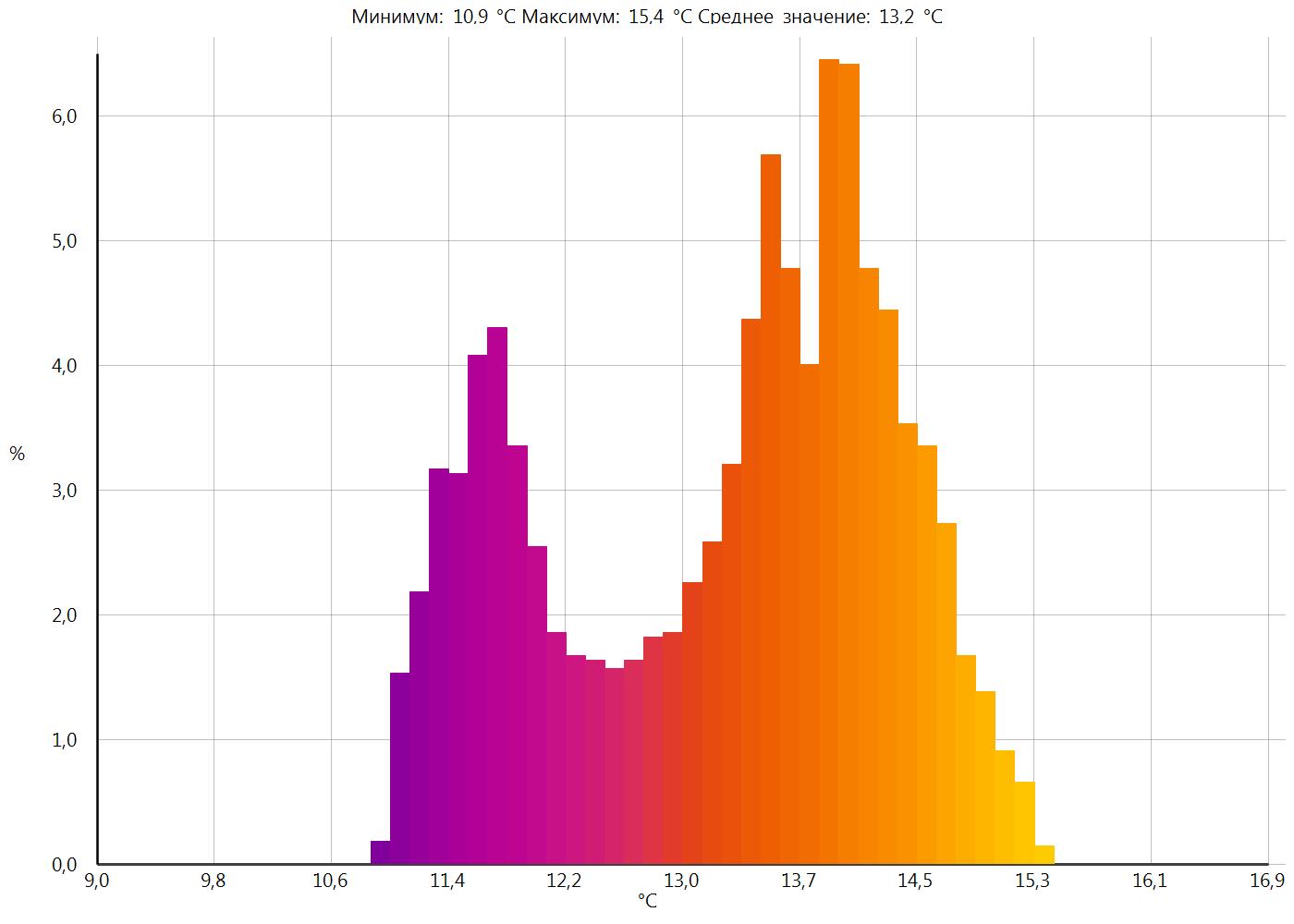

Тепловизионное обследование в Спасо-Преображенском храме в Суздале.

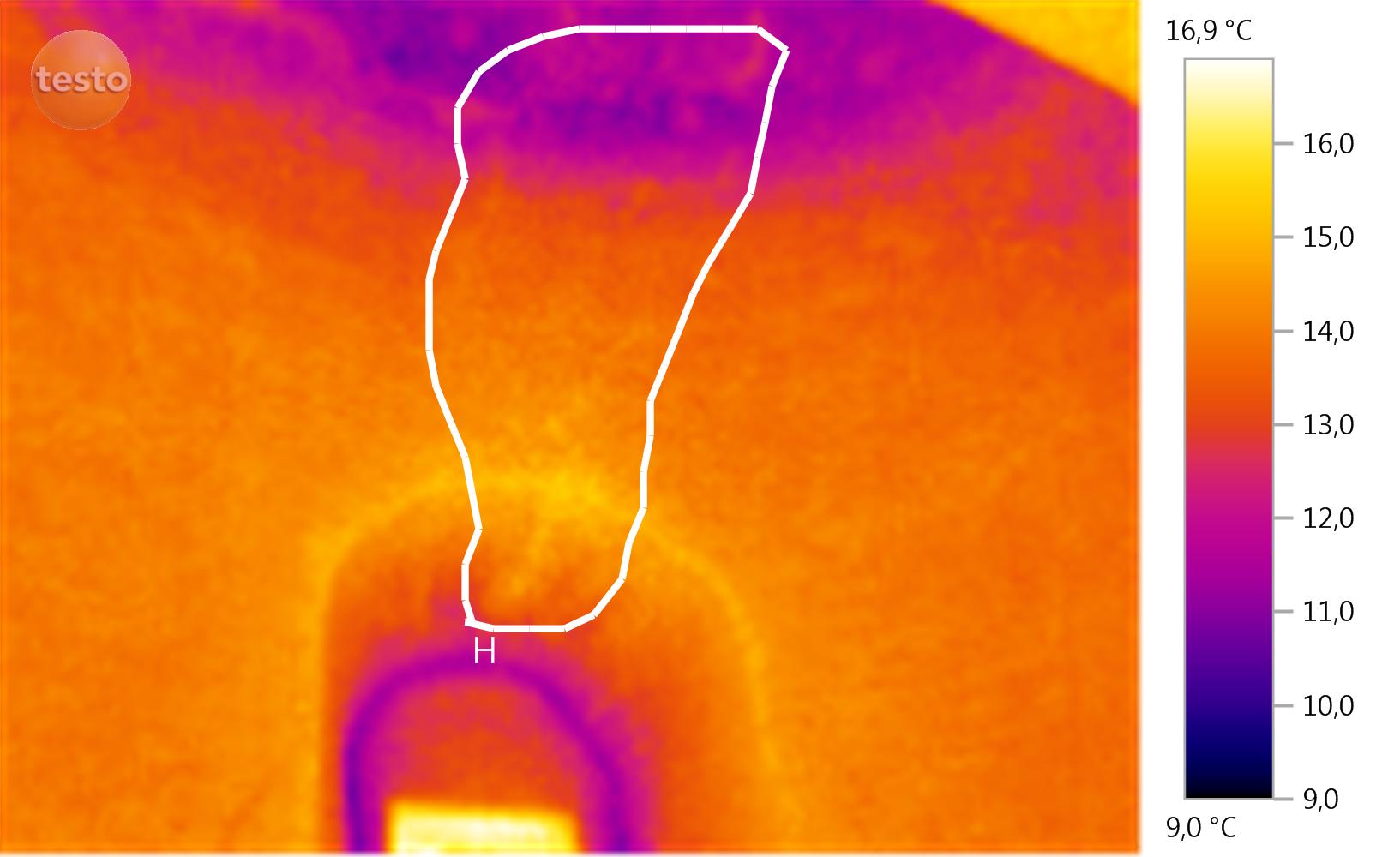

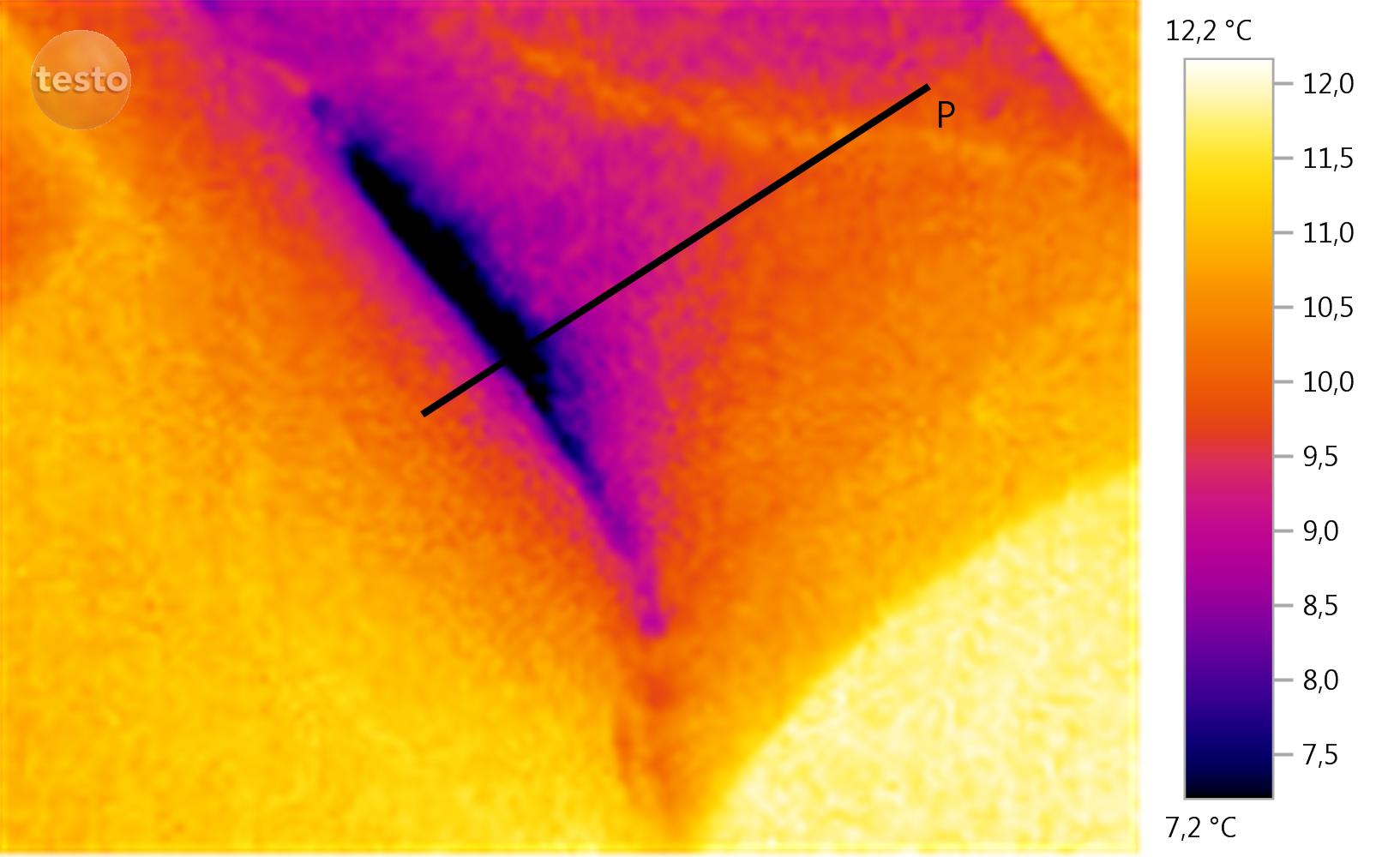

Область формирования новой трещины.

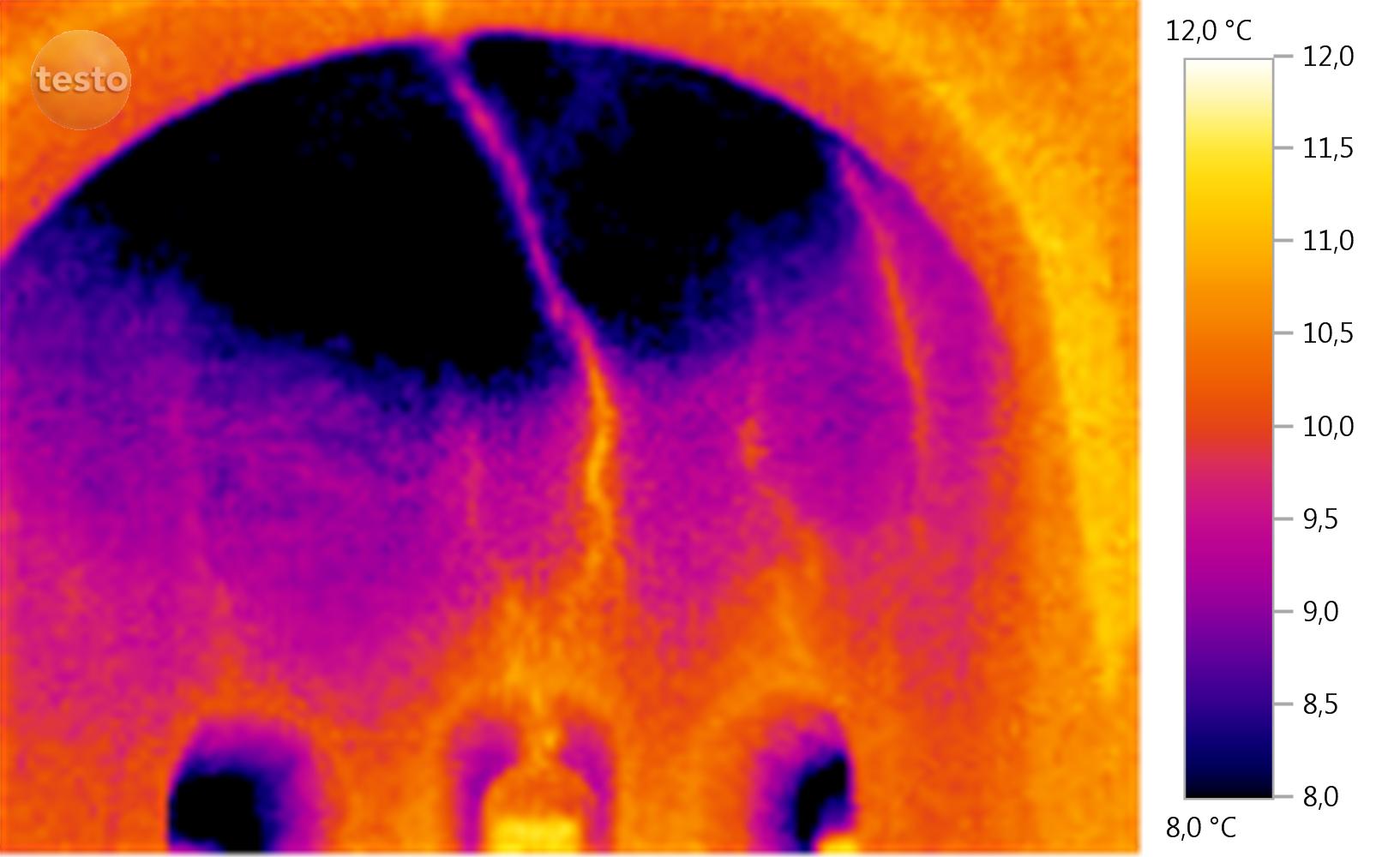

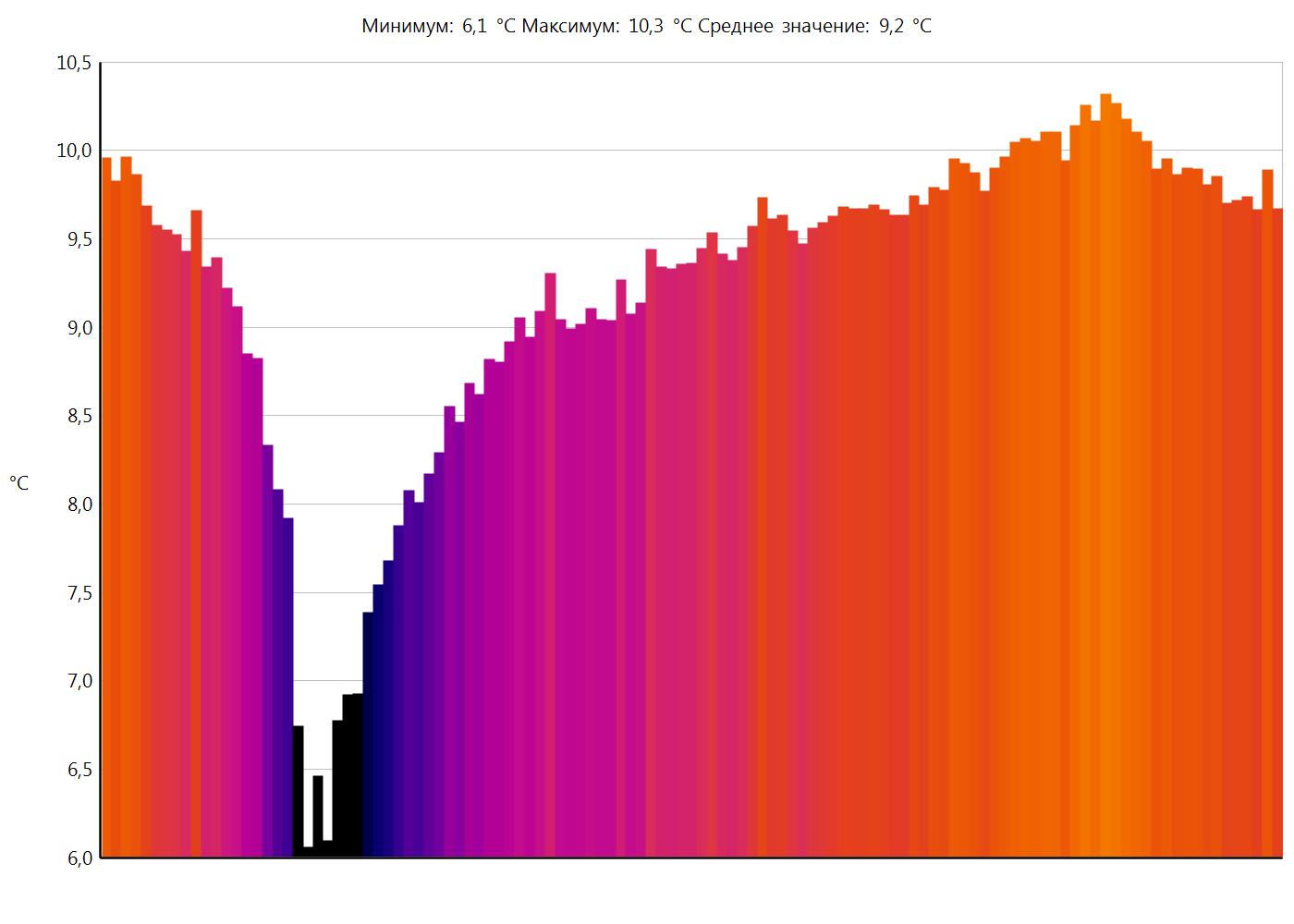

Максимальная температура на профильной линии находится на трещине в своде собора. Визуально трещина не видна.
Визуально видна только одна из 5 трещин. Тепловизор определяет наличие еще четырех скрытых трещин под фресками собора.

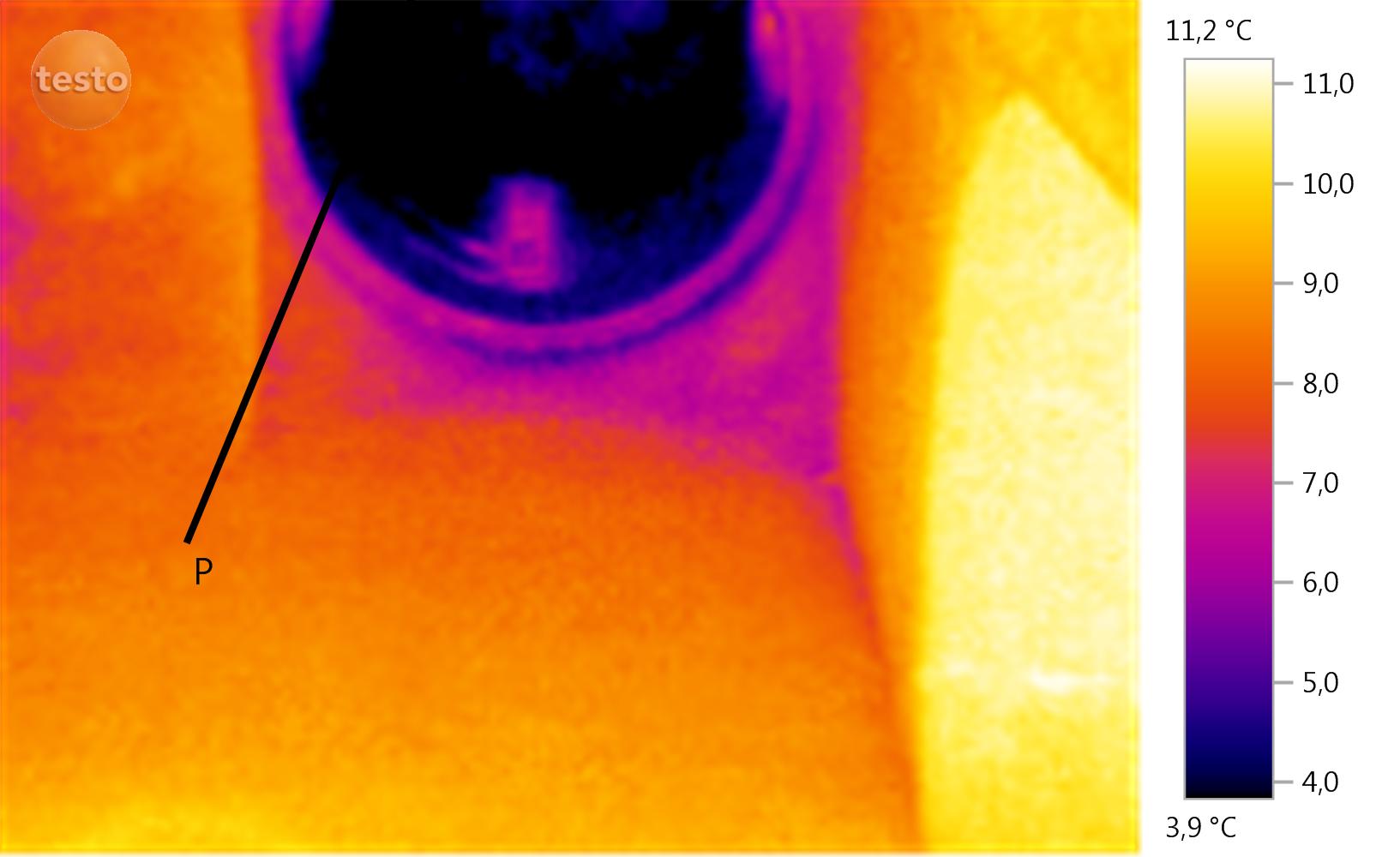

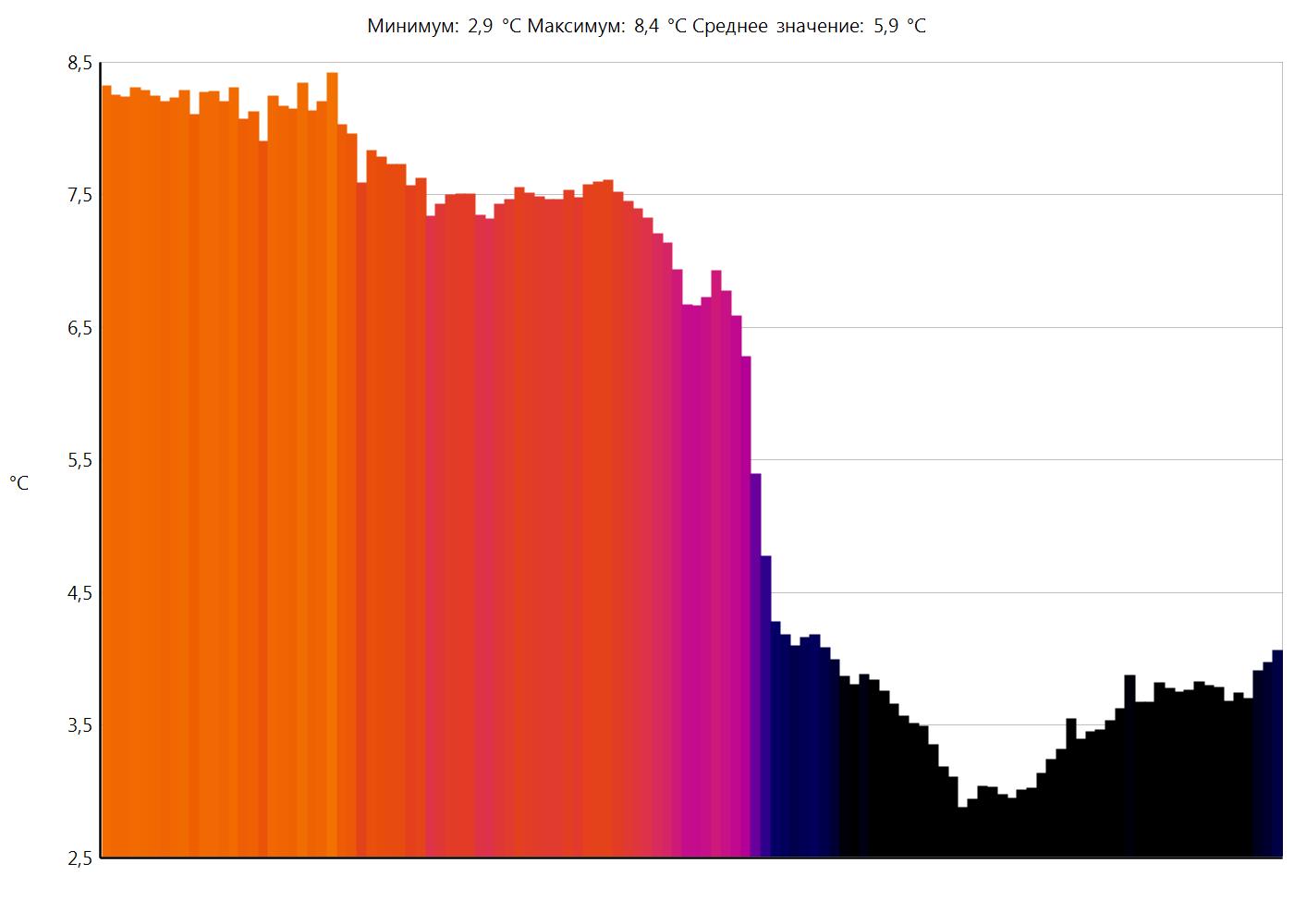

Башни (барабаны) церквей имеют более тонкие стены, чем стены храмов и являются основным источником проникновения холода. При больших отрицательных температурах возможно промерзание стен и расположенных на стенах фресок.

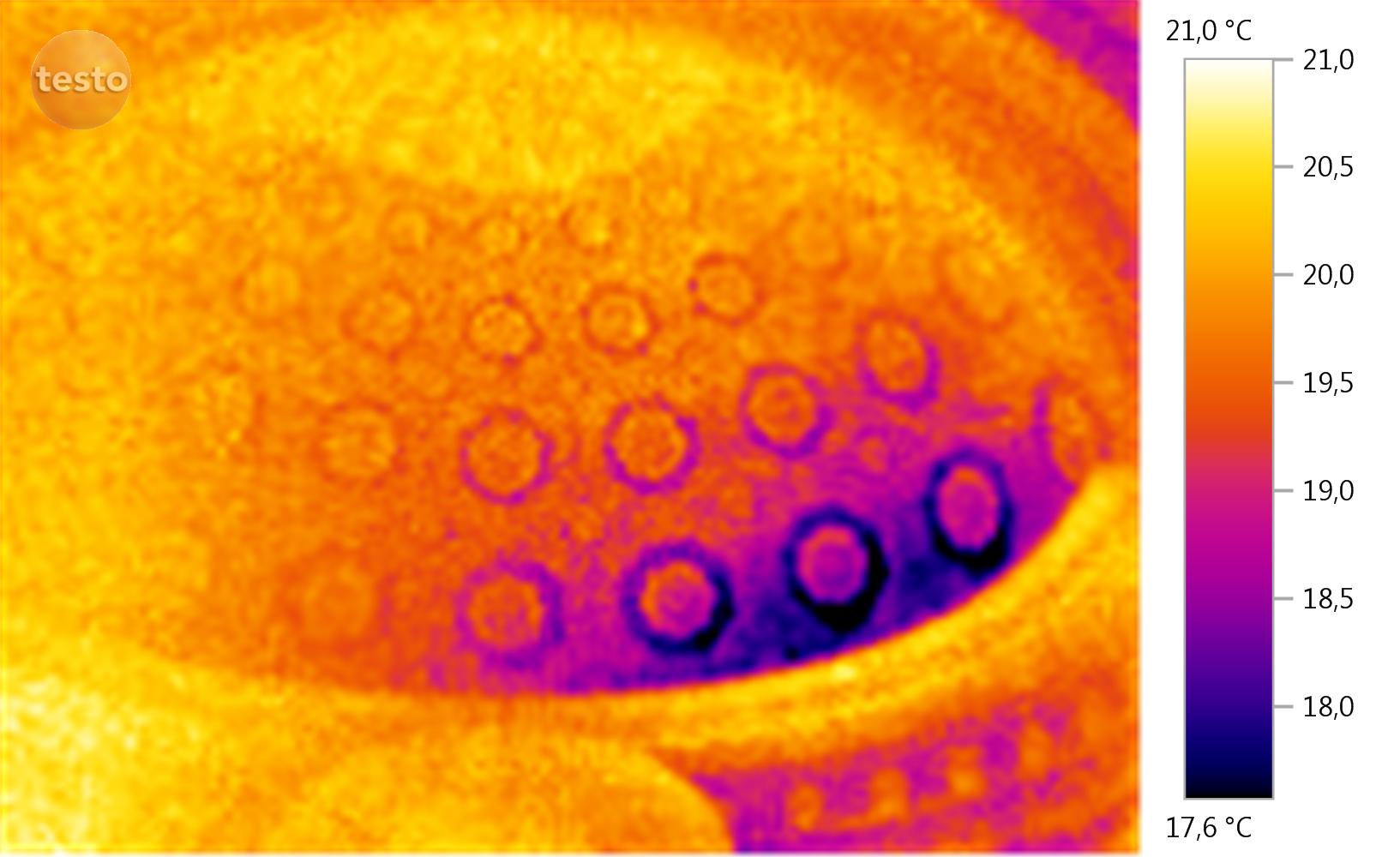

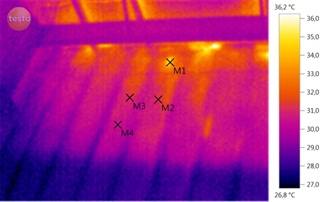

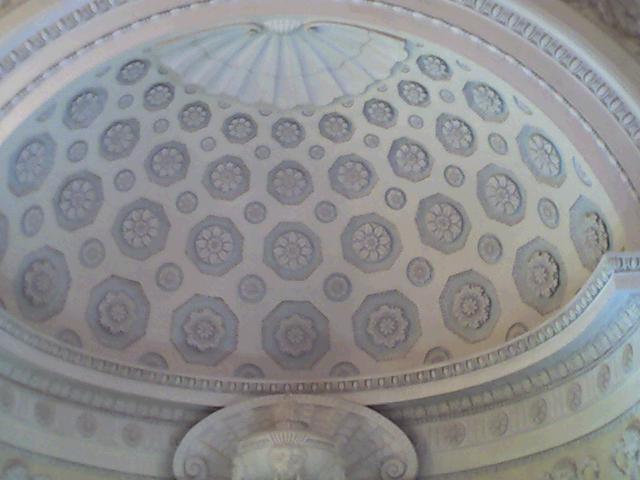

Снимок потолка музея в Санкт-Петербурге
Тепловизор «видит» след человеческой руки на кафельной плитке.
Блестящие металлические предметы, например, медные музыкальные инструменты, отражают излучение значительно сильнее, чем излучают сами.
Теплая вода, идущая из крана, отлично иллюстрирует возможность отображения тепловизором разницы температур.
Недоступное глазу тепло «теплого» пола.
Несмотря на то, что термографическое обследование способно обеспечить высокую точность данных о состоянии интересующего объекта, наличии возможных проблем, а также об их характере,

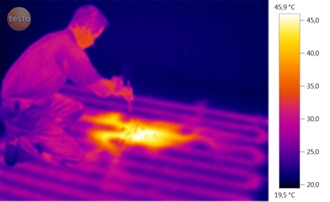

Например данный снимок явно демонстрирует протечку системы «теплого» пола.
Немалое значение (как при проведении обследования, так и на этапе трактовки показаний) имеет опыт термографиста.
Использование тепловизора поможет безошибочно выявить разницу температур двух, казалось бы, идентичных предметов, и более того, измерить ее, но сделать вывод, имеет ли место аномалия, может лишь сам пользователь, не прибор.

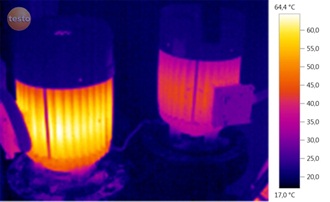

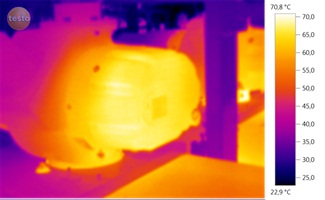

Например, очевидно, что два двигателя имеют разную температуру, при этом они оба могут функционировать исправно.
Ключом к успешному поиску неисправностей при помощи тепловизора является понимание основных условий, необходимых для выявления возможных проблем или ненормального состояния. Немаловажно также понимание процессов передачи тепла и радиометрии.
Энергоэффективность жилого дома складывается из ряда компонентов. Основной из них – качество теплоизоляции ограждающих конструкций.

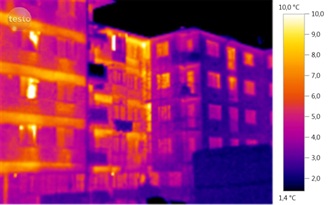

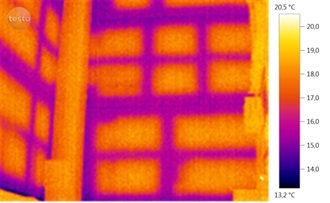

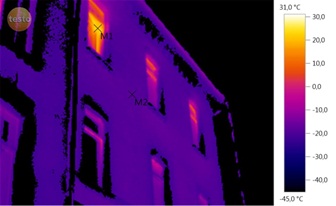

Данная термограмма отражает утечки тепла из-за изъянов в изоляции.
Повышенные теплопотери могут возникнуть из-за промышленного брака. Чаще всего они локальны, причиной могут быть, например, отсутствие утеплителя или перекос оконных рам.
Ошибки, заложенные при проектировании, чаще всего имеют системный характер. Например, активно выводить тепло на улицу может заложенный в проект, но не используемый вентиляционный канал. «Мостиком холода» для конструкций может стать закладная металлическая балка, выходящая концами наружу.

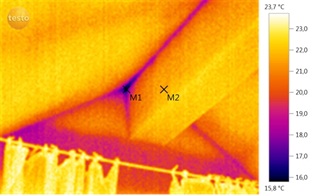

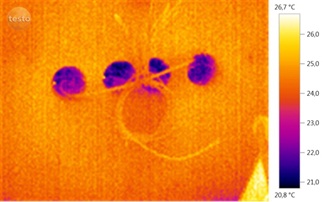

Различные примеры утечки тепла:
Причинами, по которым электрические системы вырабатывают большое количество теплоты, чаще всего являются: утечки, окисление и коррозия электрических соединений. При проведении превентивного обслуживания аномальный нагрев свидетельствует о наличии проблемы. Нагрев ведет к изменению сопротивления, которое в свою очередь влияет на силу тока. Особенно часто это встречается в не полностью нагруженных системах. Кроме того, холодные зоны могут быть показателем открытого контура, что происходит из-за сгоревшего предохранителя и часто остается незадиагностированным на протяжении нескольких дней.
Когда система активируется, два проводника соединяются и образуют контур. Износ появляется сразу, как только они начинают взаимодействовать. По мере существенного развития износа, увеличивается и электрическое сопротивление – а значит и повышается выделение тепла. Что в свою очередь ведет к образованию горячей точки (легко выявляемой при помощи тепловизора).

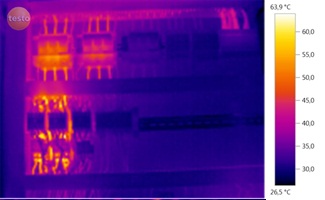

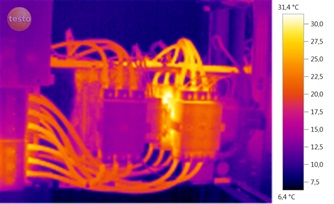

Примеры перегрузки в электрических системах:Перегрузка переключателя

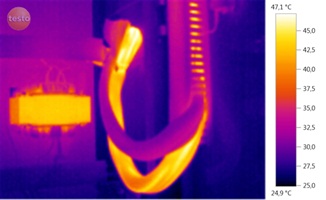

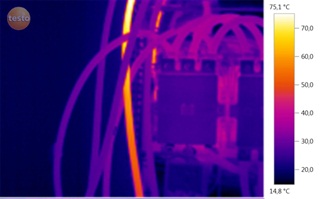

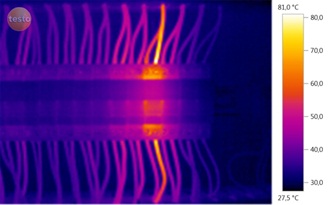

Нагрев одного из проводов.

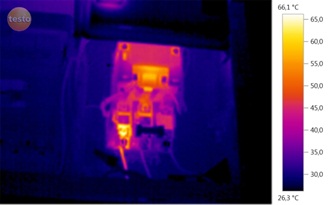

Нагрев узла.
Перегрев крайнего левого компонента узла электроники.

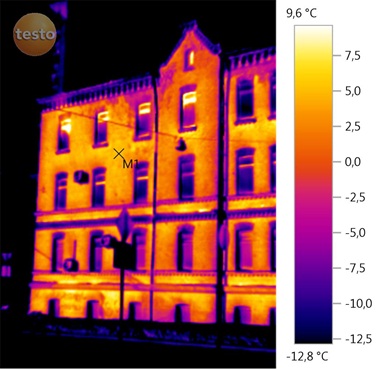

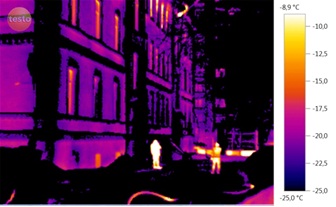

Выход тепла из окна зимой.

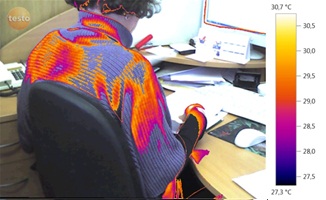

Наложение термограммы на реальное изображение при помощи функции TwinPix демонстрирует распределение тепла на плечах женщины.

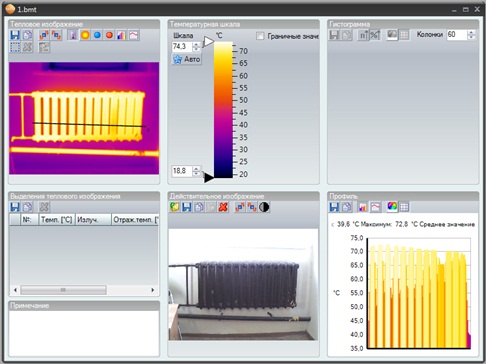

Анализ гистограммы свидетельствует о равномерности нагрева радиатора отопления

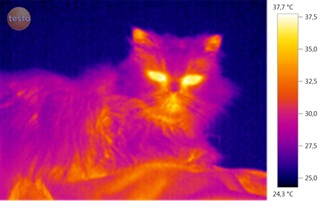

Распределение тепла на теле кота.

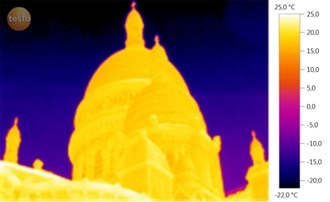

Блестящая крыша Собора Монмартр отражает тепло, в следствие чего, здание на термограмме равномерно «теплое».
